產品特點：
體積小,重量輕,功率密度高,適宜產品小型化。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率20～2000W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

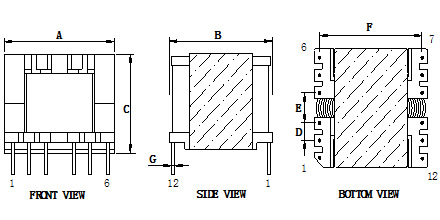

型號	成品尺寸			常規骨架尺寸							磁芯截面積Ae:mm2
	A長度	B寬度	C高度	安裝方式	針腳數	D腳距	E腳距	F排距	G針徑	繞線槽寬
PQ20/11.5/14	21	18	12	V	4+2	2.8/3	4	14.2	0.6	4.2	62
PQ20/12.5/14	21	18	13	V	4+2	2.8/3	4	14.2	0.6	5.2	62
PQ20*16.6*14	22	23	17	V	6+8	2.5/3.8	5	20.5	0.6	7.8	62
PQ20/20.8/14	22	23	21	V	6+8	2.5/3.8	5	20.5	0.6	12	62
PQ26/16/19	28	30	15	V	6+5	3.8	7.6	25.5	0.6	5.3	118
PQ26/20.4/19	28	30	21	V	6+6	3.8	7.6	25.5	0.8	9.3	118
PQ26/23/19	28	30	24	V	6+6	3.8	7.6	25.5	0.8	11.3	118
PQ26/25/19	28	30	26	V/H	6+6	3.8	7.6	25.5	0.8	13.7	118
PQ32/16/22	33	34	16	V	6+6	5	7.5	30.5	0.8	4.2	161
PQ32/20.8/22	33	34	21	V	6+6	5	7.5	30/30.5	0.8	9.5/10	161
PQ32/25.4/22	33	34	26	V	6+6	5	7.5	30/30.5	0.8	14	161
PQ32/30.8/22	33	34	32	V	6+6	5	7.5	30.5	0.8	18.5	161
PQ35/20/26	36	40	21	V	6+6	5	10	36.4	0.8	8.8	182
PQ35/25/26	36	40	26	V	6+6	5	10	36.4	0.8	13.7	182
PQ35/30.4/26	36	40	31	V	6+6	4.5	9	35.5	1.0	17	182
PQ35/35.2/26	36	40	38	V	6+6	5	10	35.5	1.0	22	182
PQ38/13/21.3	39	47	14	V	6+4	5	15	43.6	0.64	5.1	125
PQ40/13/28	41	43	14	V	3+3	6	7.5	42	0.8	4.6	201
PQ40/39.8/28	41	43	45	V	6+6	5	15.2	38	1.0	26.6	201
PQ50/35/32	51	51	36	V	6+4	6	7.5	46	1.0	17	318
PQ50/50/32	51	51	54	V	6+6	7.5	12.5	45	1.2	32	318

備注：
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
