產品特點：
體積小,重量輕,功率密度高,適宜產品小型化。優良的EMC/EMI抗干擾性能。
高頻損耗小,散熱優良溫升低,適宜功率3～100000W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

型號	成品尺寸			常規骨架尺寸							磁芯截面積Ae:mm2

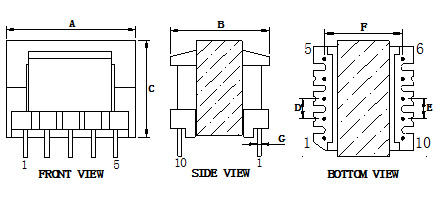

	A長度	B寬度	C高度	安裝方式	針腳數	D腳距	E腳距	F排距	G針徑	繞線槽寬
EE5/5.2/1.9	8	6	5	SMD	3+3	1.85		7.75	0.6	2.7	2.6
EE8.3/8/3.6	9	9	9	H	2+2	5		6.8	0.5	2.2	7.5
EE10/11/4.8	12	11	13	V/H	4+4	2.5		8	0.5	6.8	11.6
EE13/12.5/5.9	14	13	14	V/H	5+5	2.5		8.5	0.6	7.3	16
EE13/13/9.8	14	17	14	V	5+5	2.5		13	0.6	7.5	28.4
EE14/8.9/7.2	15	13	10	V	4+4	2.5		10	0.6	4.2	22.7
EE16/15/4.8	18	14	16	V/H	5+5	3.25		10.5	0.6	8.7	19.3
EE16/15/7	18	16	15	H	5+5	2.5		13	0.6	8.8	28.1
EE16/14/8	18	23	16	V	5+2	3	4	19.5	0.64	7	31.4
EE16/15/9.8	18	25	18	V	5+2	3	4.8	21	0.64	9	40.2
EEL16/25/4.8	18	16	30	V/H	4+6	3.5	2.7	12	0.6	17.6	19.4
EE19/16/4.8	23	16	17	V	5+5	4		10.2	0.8	9.4	22.8
EE19/16/9.8	20	20	17	V	5+5	4		14.8	0.7	8.7	40.8
EEL19/27/4.8	20	17	30	V/H	4+6	3.5	2.8	12	0.6	19.6	25
EF20/20/5.6	22	21	17	H	5+5	3.8		15.2	0.7	12.6	32.2
EF20/20/10.8	22	21	21	H	5+5	3.8		15.4	0.7	12.6	60
EE22/19.2/5.7	23	16	21	V	5+5	4		10.4	0.8	8.6	36.3
EE22/19.2/8.7	23	23	21	H	5+2	5	15.8	18.8	0.7	8.6	54.3
EEL22/30/5.7	23	17	31	V	4+4	5		12.5	0.8	18.2	35.7
EE24/17/12.7	26	34	18	V	5+3	4	7.1	29	0.8	8.8	76
EE25/20/6.6	26	21	21	V/H	5+5	5		15.2	0.8	10.7	40.4
EF25/25/7.2	26	26	19	H	5+5	5		20	0.8	15.5	52

型號	成品尺寸			常規骨架尺寸							磁芯截面積Ae:mm2
	A長度	B寬度	C高度	安裝方式	針腳數	D腳距	E腳距	F排距	G針徑	繞線槽寬
EF25/25/10.75	26	26	21	H	4+4	5		20	0.8	20	77.8
EEL25/32.6/6.4	26	18	33	V	4+4	5		12.5	0.8	23.5	39.2
EE27/19/16.3	28	40	20	V	7+3	3.5	5/6	34.6	0.8	8.2	133
EE28/21/10.8	29	23	22	V	5+5	5		17.5	0.8	10.2	82.9
EE30/26/10.7	31	22	27	V/H	5+5	5		17.5	0.8	13.9	108.6
EE33/28.6/12.8	34	29	32	V/H	6+6	5		23	0.8	16.5	114
EE35/30/11.7	36	28	33	V	6+6	5		22.5	0.8	19.8	124
EE40/35/11.7	41	29	36	V/H	6+6	5		22.7	0.8	19.2	147.5
EE42/42/15	43	47	35	H	5+5	5		34.7	1.4	26.3	182
EE42/42/20	43	40	45	V/H	6+6	5		32	1	26.9	235
EE42/42/30	43	50	47	V	4+4	6.2	12.9	45.5	1.2	28	364
EE50/43/14.6	51	37	48	V	6+6	7.1		27.4	1	22	226
EE55/55/21	56	44	56	V	6+6	5		39.4	0.8	33.7	354
EE55/55/25	56	56	51	H	10+10	7.5	5	45	1	36.9	419
EE65/65/19.6	66	46	66	V	6+6	7.5	7.2	35	1.0	39.7	393
EE65/65/27	66	66	56	H	8+8	5		45	1.2	40	535
EE70/66/32	71	67	60	H/V	9+9	5		50	1.2	39.5	683
EE80/76/20	81	45	77	V						55	399
EE85/88/26.5	86	60	90	V						58	714
EE85/88/31.5	86	65	90	V						58	859
EE100/120/28	102	75	122	V						92	784
EE110/120/36	112	78	122	V						75	1280

型號	成品尺寸			常規骨架尺寸							磁芯截面積Ae:mm2
	A長度	B寬度	C高度	安裝方式	針腳數	D腳距	E腳距	F排距	G針徑	繞線槽寬
EE118/172/35	120	86	174	V						137	1240
EE130/126/40	132	95	128	V						91	1504
EE140/172/35	142	110	174	V						137	1225
EE160/148/28	162	135	150	V						119	805
EE160/166/40	162	121	168	V						127	1600
EE168/160/28	170	86	162	V						102	1568
EE185/160/27	187	105	162	V						106	1490
EE200/260/40	202	160	262	V						219	1570
EE240/236/40	242	160	238	V						175	2390
EE320/245/20	322	140	247	V						147	1940

備注：
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
