產品特點：
體積小,重量輕,功率密度高,適宜超薄產品。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率15～100W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

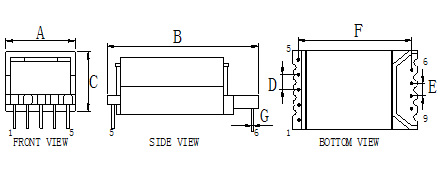

| 型號 | 成品尺寸 | 常規骨架尺寸 | 磁芯截面積Ae:mm2 | ||||||||
| A長度 | B寬度 | C高度 | 安裝方式 | 針腳數 | D腳距 | E腳距 | F排距 | G針徑 | 繞線槽寬 | ||
| EDR20/13.7/9.3 | 16 | 36 | 10 | V | 5+3 | 3 | 34 | 0.5 | 4.15 | 47.5 | |
| EDR25/12.8/10.2 | 16 | 41 | 10 | V | 5+4 | 3*4*6 | 39.6 | 0.5 | 4.9 | 64.5 | |
| EDR26/13.7/9.3 | 16 | 41 | 10 | V | 5+3 | 3 | 40 | 0.5 | 4.5 | 63 | |
| EDR28/13.5/9.2 | 16 | 44 | 10 | V | 5+2 | 3 | 42.5 | 0.5 | 4.2 | 77 | |
| EDR32/13.5/9.5 | 16 | 49 | 10 | V | 5+3 | 3 | 47.5 | 0.5 | 4.2 | ||
| EDR39/13.5/9.6 | 16 | 55 | 10 | V | 5+3 | 3 | 53.1 | 0.5 | 4.2 | 104 | |
| EDR40/13.6/9.4 | 16 | 64 | 10 | V | 5+4 | 2.8 | 5.5 | 62 | 0.5 | 120 | |
| ED2027 | 22 | 43 | 16 | V | 5+4 | 3.5 | 4.5 | 38 | 0.7 | 7.8 | |
| ED2642 | 27 | 61 | 15 | V | 5+4 | 5 | 6.5 | 54 | 0.7 | 7.2 | 217 |
| ED2037 | V | 5+4 | 3.5 | 4.5 | 48 | 0.7 | 8 | ||||
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
