產品特點：
體積小,重量輕,功率密度高,適宜超薄產品。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率5～1000W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

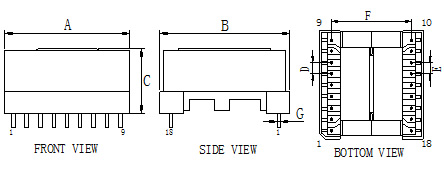

| 型號 | 成品尺寸 | 常規骨架尺寸 | 磁芯截面積Ae:mm2 | ||||||||
| A長度 | B寬度 | C高度 | 安裝方式 | 針腳數 | D腳距 | E腳距 | F排距 | G針徑 | 繞線槽寬 | ||
| EPC10/8/3.4 | 12 | 12 | 6 | SMD | 4+4 | 2 | 11.5 | 0.5 | 4 | 9.3 | |
| EPC13/13/4.6 | 14 | 21 | 8 | SMD | 5+5 | 2.5 | 19.8 | 0.5 | 7.9 | 12.5 | |
| EPC17/15/6 | 19 | 22 | 12 | H | 5+2 | 3 | 10 | 18.5 | 0.8 | 8.1 | 22.8 |
| EPC17/17/6 | 19 | 18 | 11 | H | 5+5 | 3 | 13 | 0.6 | 9.7 | 22.8 | |
| EPC19/20/6 | 20 | 21 | 13 | H | 5+6 | 2.5 | 3.7 | 16.2 | 0.6 | 11.9 | 22.8 |
| EPC25/25/8 | 26 | 26 | 17 | H | 5+6 | 3.75 | 5 | 20 | 0.8 | 14.7 | 46.4 |
| EPC27/32/8 | 28 | 39 | 12 | H | 4+7 | 4 | 3.75 | 37.85 | 0.5 | 21.75 | 54.6 |
| EPC29/34/12.4 | 30 | 35 | 19 | H | 5+4 | 5 | 24 | 0.8 | 18.5 | 82.59 | |
| EPC30/35/8 | 31 | 36 | 17 | H | 6+6 | 5 | 30 | 0.9 | 22.7 | 61 | |
| EPC34/42/14.5 | 35 | 43 | 23 | H | 6+6 | 5 | 27.5 | 1 | 22.2 | 88.6 | |
| EPC39/39/15.5 | 40 | 40 | 26 | H | 7+7 | 5 | 30 | 1 | 25 | 147 | |
| EPC46.5/44/19.3 | 48 | 51 | 31 | H | 9+9 | 5 | 35 | 1 | 12.1/10.6 | 247 | |
| EPC50/51/8 | 52 | 74 | 15 | H | 7+9 | 5 | 72.4 | 0.8 | 12.5/15.7 | 112.4 | |
| EPC54/54/21.5 | 56 | 55 | 31 | H | 11+11 | 5 | 42.5 | 1 | 35 | 336 | |
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
