產品特點：
體積小,重量輕,功率密度高,適宜產品小型化。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率20～400W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

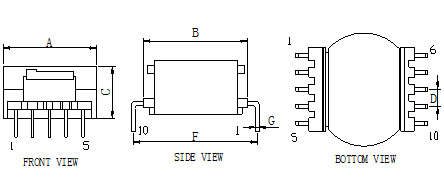

| 型號 | 成品尺寸 | 常規骨架尺寸 | 磁芯截面積Ae:mm2 | ||||||||
| A長度 | B寬度 | C高度 | 安裝方式 | 針腳數 | D腳距 | E腳距 | F排距 | G針徑 | 繞線槽寬 | ||
| POT23/15.2/11 | 24 | 27 | 12 | V | 5+5 | 3.8 | 20.2 | 0.64 | 5.6 | 63.4 | |
| POT30/20.3/13 | 31 | 43 | 14 | V | 5+4 | 5 | 15 | 32.85 | 0.64 | 5.1 | 115 |
| POT30/20.3/16 | 31 | 32 | 17 | V | 6+6 | 3.75 | 7.5 | 26.6 | 0.7 | 8 | 115 |
| POT30/20.3/18 | 31 | 34 | 19 | V | 5+5 | 5 | 29.6 | 0.8 | 9.6 | 115 | |
| POT30/20.3/19 | 31 | 34 | 20 | V | 5+5 | 5 | 29.6 | 0.8 | 10.9 | 115 | |
| POT33/23.7/14 | 34 | 38 | 14 | V | 5+5 | 5 | 33.5 | 0.8 | 7.6 | 147.3 | |
| POT33/23.7/19 | 34 | 38 | 20 | V | 5+5 | 5 | 36.6 | 0.8 | 10.6 | 147.3 | |
| POT33/23.7/20 | 34 | 35 | 21 | V | 6+6 | 5 | 7.5 | 25.6 | 0.8 | 10 | 147.3 |
| POT33/23.7/24 | 34 | 38 | 25 | V | 5+5 | 5 | 33.5 | 0.8 | 15.6 | 147.3 | |
| POT40/28.3/20 | 41 | 43 | 21 | V | 5+5 | 5 | 38.8 | 0.8 | 10.5 | 198.3 | |
| POT40/28.3/26 | 41 | 38 | 27 | V | 2+2 | 10 | 32 | 1 | 17.1 | 198.3 | |
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
