產品特點：
體積小,重量輕,功率密度高,適宜產品小型化。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率5～400W,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,儲能,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

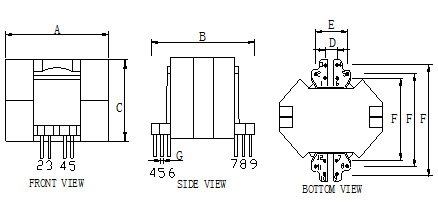

| 型號 | 成品尺寸 | 常規骨架尺寸 | 磁芯截面積Ae:mm2 | ||||||||
| A長度 | B寬度 | C高度 | 安裝方式 | 針腳數 | D腳距 | E腳距 | F排距 | G針徑 | 繞線槽寬 | ||
| RM4 10.75/10.5/4.5 | 12 | 14 | 12 | V | 3+3 | 1.8 | 7.2/10.8 | 0.45 | 5.7 | 13.4 | |
| RM5 14.3/10.5/6.6 | 15 | 17 | 11 | V | 3+3 | 1.8 | 10.8/14.4 | 0.5 | 4.9 | 23.25 | |
| RM6 17.6/12.4/7.9 | 19 | 22 | 13 | V | 3+3 | 1.8 | 14.4/18 | 0.5 | 6.4 | 34.21 | |
| RM7 19.9*13.4*7.1 | 21 | 25 | 14 | V | 4+4 | 3.6 | 14.3/21.5 | 0.6 | 6.9 | 40 | |
| RM8 22.75/16.4/10.8 | 24 | 26 | 17 | V | 6+6 | 3.5 | 7 | 14.4/18/21.6 | 0.6 | 9.3 | 60 |
| RM10 27.8/18.6/13.25 | 29 | 29 | 20 | V | 6+6 | 3.6 | 7.2 | 18.3/21.7/25.3 | 0.6 | 10.6 | 96 |
| RM12 36.7/23.7/15.8 | 38 | 40 | 25 | V | 6+6 | 3.5 | 10.5 | 21.55/28.7/35.9 | 0.8 | 14.5 | 146 |
| RM14 41.5/31/18.7 | 43 | 43 | 32 | V | 6+6 | 7 | 14.3 | 25.2/32.3/39.5 | 0.8 | 18.7 | 198 |
1:可依客戶要求制定不同尺寸產品
2:H代表臥式安裝, V代表立式安裝
