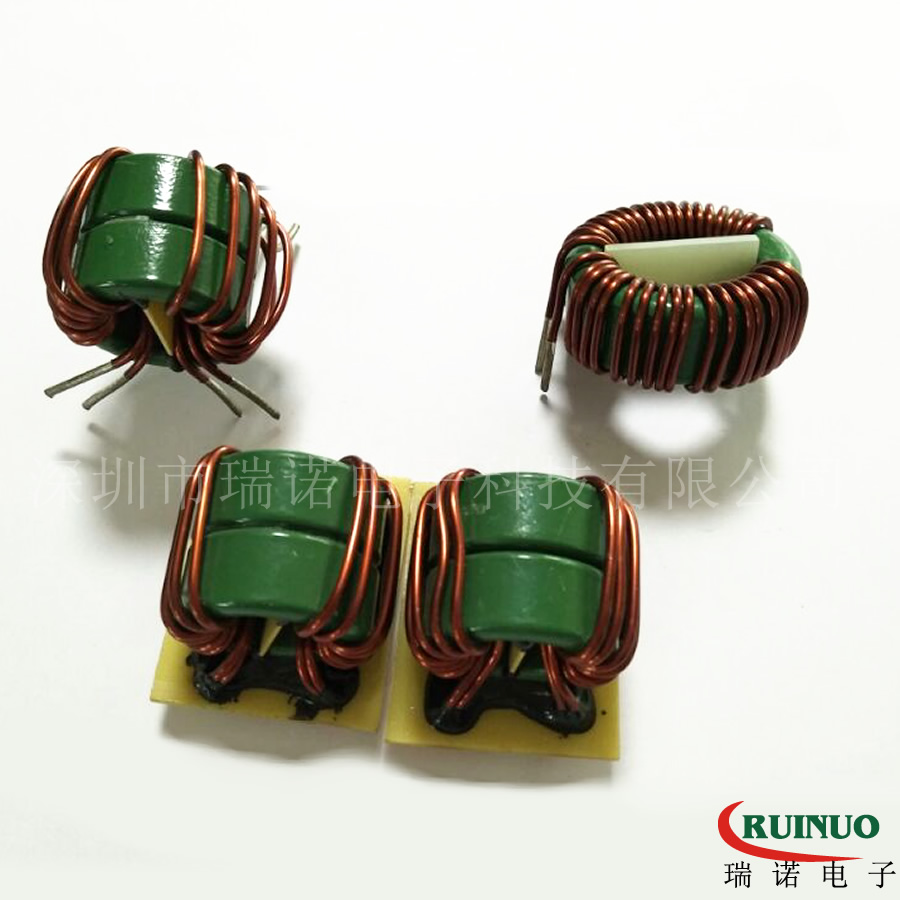

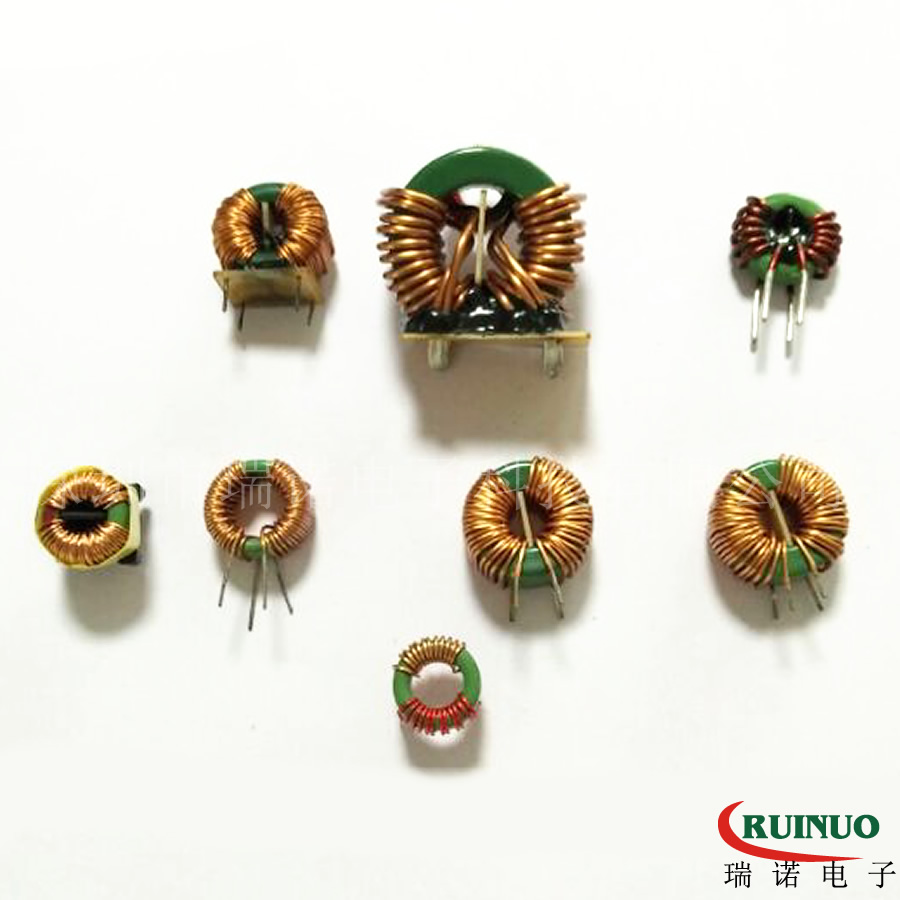

產品特點：
體積小,重量輕,功率密度高,適宜產品小型化。優良的EMC/EMI抗干擾性能。
高頻損耗小,溫升低,適宜功率轉換及濾波,引出線方便,易滿足各國《安規》要求。
作用:功率轉換,濾波,隔離,阻抗匹配,信號傳輸。
用途:充電樁電源,太陽能電源,風能電源,車載電源,開關電源,UPS/EPS逆變電源,逆變焊機,家用電器,通信設備,醫療設備,音頻/視頻設備,綠色照明設備等。

型號(裸環)	涂裝尺寸			AL Nh/N2±25%									磁芯截面積Ae:mm2
	A外徑	B內徑	C厚度	PC40	PC44	PC90	PC95	R5K	R7K	R10K	R12K	R15K
T3.5*1.5*2C	3.7	1.3	2.2	779	813	949	1118	1694	2372	13388	4066	5082	1.88
T4*2*2C	4.2	1.8	2.2	638	666	777	915	1387	1941	2773	3328	4160	1.92
T6*3*2C	6.2	2.8	2.2	638	665	776	915	1386	1941	2773	3327	4159	2.9
T6*3*3C	6.2	2.8	3.2	957	998	1165	1373	2080	2912	4160	4992	6240	4.3
T8*4*4C	8.8	3.2	4.8	1273	1328	1550	1826	2767	3874	5534	6641	8301	7.7
T8*5*3C	8.8	4.2	3.8	641	669	780	919	1393	1950	2786	3343	4179	4.37
T9*5*3C	9.8	4.2	3.8	812	847	988	1165	1764	2470	3529	4235	5293	5.8
T10*6*4C	10.8	5.2	4.8	938	979	1142	1346	2039	2855	4079	4895	6118	7.8
T10*6*5C	10.8	5.2	4.8	1168	1219	1422	1676	2540	3556	5080	6095	7619	9.73
T12*6*4C	12.8	5.2	4.8	1273	1328	1550	1826	2767	3874	5534	6641	8301	11.5
T12.7*7.9*5C	13.6	7	5.9	1087	1134	1323	1559	2362	3307	4725	5670	7087	11.72
T12.7*7.9*6.35C	13.6	7	7.2	1376	1436	1675	1974	2991	4188	5982	7179	8973	14.9
T14*8*4C	14.8	7.2	4.8	1029	1074	1253	1477	2238	3133	4476	5371	6713	11.69
T14*8*7C	15	7	8	1806	1884	2198	2591	3926	5496	7852	9422	11778	20.5
T14*9*5C	14.8	8.2	5.8	1010	1054	1229	1449	2195	3073	4390	5268	6585	12.22
T16*12*8C	16.9	11.1	8.9	1058	1104	1288	1519	2301	3221	4602	5522	6903	15.9
T16*9*5C	17	8	6	1323	1381	1611	1898	2876	4027	5752	6903	8628	17.03
T16*9.6*5C	17	8.6	6	1169	1220	1423	1677	2541	3558	5082	6099	7623	15.58
T18*10*7C	19	9	8	1887	1969	2297	2707	4102	5743	8204	9845	12306	27.13
T18*10*10C	19	9	11	2698	2815	3284	3871	5865	8211	11730	14076	17595	38.79
T19*13*11C	20	12	12	1914	1997	2330	2746	4160	5824	8320	9984	12480	32.6
T20*10*10C	21	9	11	3175	3313	3865	4556	6903	9664	13805	16566	20708	48.1

型號(裸環)	涂裝尺寸			AL Nh/N2±25%									磁芯截面積Ae:mm2
	A外徑	B內徑	C厚度	PC40	PC44	PC90	PC95	R5K	R7K	R10K	R12K	R15K
T20*12*8C	21	11	9	1879	1960	2287	2696	4084	5718	8168	9802	12252	31.31
T22*14*6.5C	23	13	7.5	1347	1406	1640	1933	2928	4100	5857	7028	8785	25.48
T22*14*8C	23	13	9	1661	1733	2022	2383	3610	5054	7220	8664	10830	31.5
T22*14*10C	23	13	10	2075	2165	2526	2977	4510	6314	9020	10824	13530	39.25
T22*14*12.7C	23	13	13.7	2641	2756	3215	3790	5742	8038	11483	13780	17225	49.94
T25*15*8C	26	14	9	1876	1957	2284	2691	4078	5709	8156	9787	12233	39.07
T25*15*10C	26	14	11	2349	2451	2860	3371	5107	7150	10214	12256	15321	48.9
T25*15*12C	26	14	13	2805	2927	3415	4025	6098	8538	12197	14636	18295	58.7
T25*15*13C	26	14	14	3042	3174	3702	4364	6612	9257	13224	15869	19836	63.6
T25*15*15C	26	14	16	3524	3677	4290	5056	7660	10724	15321	18385	22981	73.4
T29*19*15.2C	30	18	16.2	2948	3077	3589	4230	6410	8973	12819	15383	19229	74.9
T31*19*13C	32.2	17.8	14.2	2919	3046	3553	4188	6345	8883	12690	15228	19035	76.5
T36*23*15C	37.2	21.8	16.2	3107	3242	3782	4458	6754	9456	13508	16210	20263	95.9
T38*19*13C	39.2	17.8	14.2	4146	4326	5047	5948	9012	12617	18024	21629	27036	118.7
T38*22*15C	39.2	20.8	16.2	3753	3916	4569	5385	8159	11422	16317	19581	24476	116.48
T40*24*16C	41.2	22.8	17.25	3762	39.26	4580	5398	8179	11450	16358	19629	24537	125.25
T45*30*15C	46.2	28.8	16.2	2797	2919	3405	4013	6081	8513	12161	14594	18242	110.97
T47*29*15C	48.2	27.8	16.2	3329	3474	4053	4776	7237	10131	14473	17368	21710	132.41
T47*27*15C	48.2	25.8	16.2	3827	3993	4659	5491	8320	11648	16639	19967	24959	146.22
T49*31.8*15C	50.2	30.6	16.2	2963	3091	3607	4251	6441	9017	12881	15457	19321	126.17
T49*31.8*19C	50.2	30.6	20.2	3782	3946	4604	5426	8222	11510	16443	19732	24665	160.88
T49*34*16C	50.5	32.5	17.2	2726	2844	3318	3911	5926	8296	11852	14222	17778	120.2

型號(裸環)	涂裝尺寸			AL Nh/N2±25%									磁芯截面積Ae:mm2
	A外徑	B內徑	C厚度	PC40	PC44	PC90	PC95	R5K	R7K	R10K	R12K	R15K
T50*30*20C	51.2	28.8	21.2	4698	4903	5720	6741	10214	14299	20427	24513	30641	195.71
T50*30*20C	51.2	28.8	21.2	4698	4903	5720	6741	10214	14299	20427	24513	30641	195.71
T51*32*13C	52.2	30.8	14.2	2789	2910	3395	4002	6063	8488	12126	14552	18189	121.29
T60*40*19.5C	61.4	38.6	20.9	3658	3817	4453	5247	7951	11132	15902	19083	23853	192.4
T63*38*25C	64.4	36.6	26.4	5897	6153	7179	8461	12819	17947	25638	30766	38458	306
T74*39*13C	75	37.4	14.2	3753	3916	4568	5384	8158	11421	16315	19578	24473	213.6

備注：
1:可依客戶要求制定不同尺寸產品

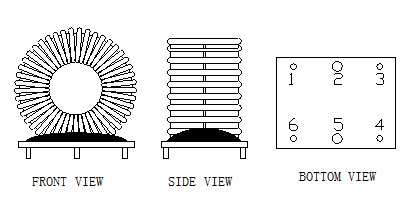

2:H代表臥式安裝, V代表立式安裝
